差压传感器USD50B
用于差压的精确测量和监测
USD50B 差压传感器的核心是带有焊接金属膜片的压阻式传感器。通常用于过程和环境行业，应用包括液体或气体中的液位、体积或质量测量、差压监测（例如过滤器和泵）以及流量测量（体积或质量流量）。
产品优势
单晶硅差压传感器USD50B产品特点
- 测量范围
测量范围从 100 mbar 到 40 bar，确保广泛的适用性。
- 桥路输出信号
未补偿的桥路输出信息 (mV/V) ，带电缆连接。
- 高抗过载能力
单侧最大可达 160 bar/420 bar, 双侧： 240 bar/630 bar
- 高品质生产工艺
膜片采用优质不锈钢(316 L)
- 测量结果可靠
最高的测量精度，最高的重复性和长期稳定性。
- 可定制
不同材质的膜片和不同类型的填充油可选。
了解定制传感器和部件的更多信息
产品宣传册: 定制传感器和部件
(PDF, 1.5 MB)
差压变送器结构说明
差压传感器是构建高品质差压变送器的基础。差压传感器的输出信号未经补偿，可以由客户针对具体的应用进行补偿和校准。我们很乐意就实施过程为您提供专业的建议和技术支持。
差压传感器 USD50B
USD50B 差压传感器的核心是带有焊接金属膜片的压阻式传感器。通常用于过程和环境行业，应用包括液体或气体中的液位、体积或质量测量、差压监测（例如过滤器和泵）以及流量测量（体积或质量流量）。
单晶硅差压传感器，未补偿的桥路输出信号，带电缆连接。
- 测量范围从 10 mbar 到 40 bar
- 桥路输出信号 (mV/V)
- 最高测量精度、最高重复性和长期稳定性
- 高抗过载能力，最大可达160 /420 bar* (单侧) 240 bar/ 630 bar* (双侧)
- 316 L材质可选 (不锈钢)
- 不同材质的膜片和不同类型的填充油可选*

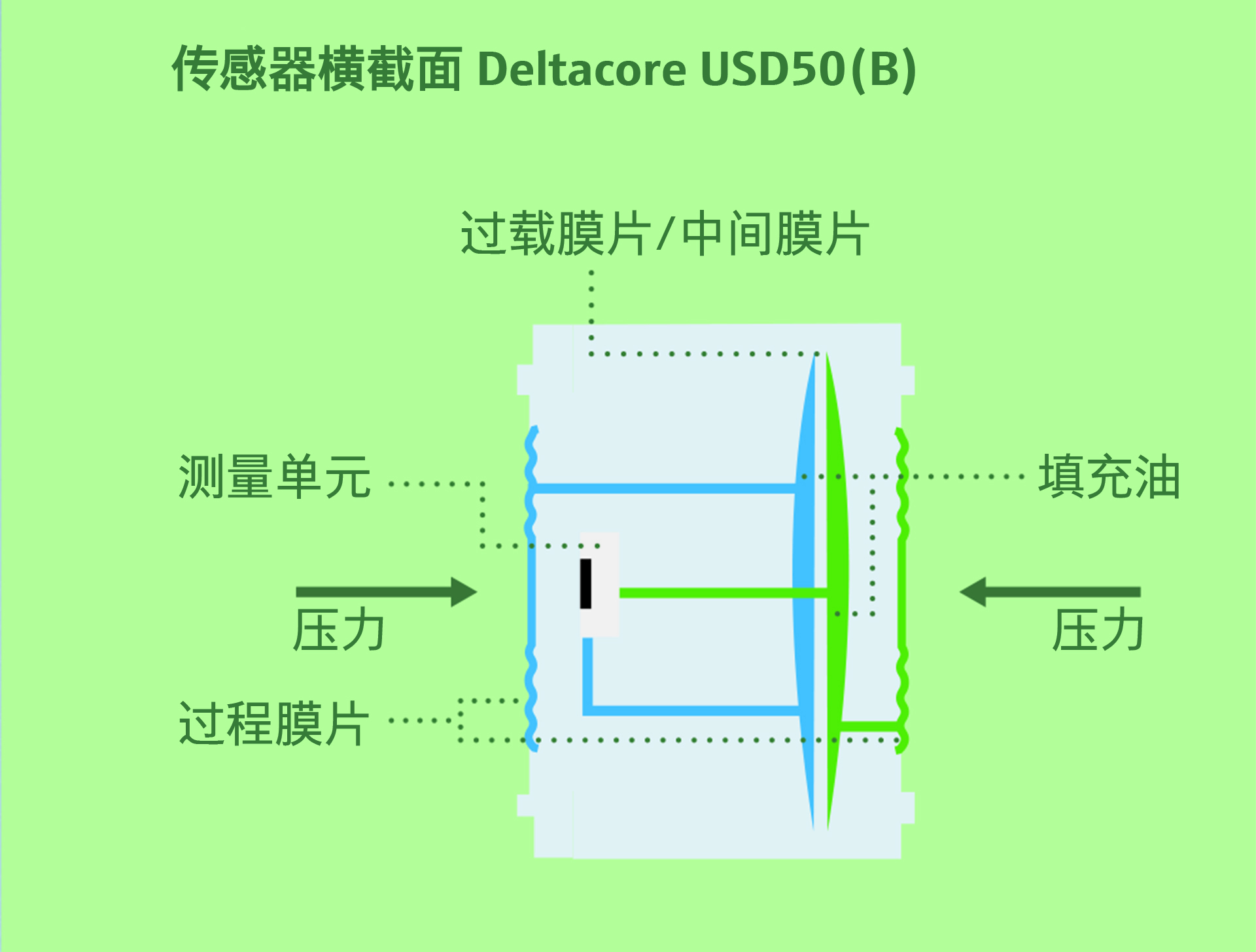

USD50B的技术结构
标准测量范围:
- 0…100 mbar / 10 kPa / 过载范围: 160 bar (单侧), 240 bar (双侧)
- 0…500 mbar / 50 kPa / 过载范围: 160 bar (单侧), 240 bar (双侧)
- 0…3 bar / 300 kPa / 过载范围: 160 bar (单侧), 240 bar (双侧)
- 0…16 bar / 1,6 MPa / 过载范围: 160 bar (单侧), 240 bar (双侧)
- 0…40 bar / 4 MPa / 过载范围: 160 bar (单侧), 240 bar (双侧)
更高过载范围可选: 420 bar (单侧), 630 bar (双侧)
信号输出和供电:
- 推荐: 恒定输入, < 1 mA
- 桥路电阻: 4,3…5,6 kΩ (25 °C)
- 输出信号: 22…55 mV/V
差压传感器是构建高品质差压变送器的基础。差压传感器的输出信号未经补偿，可以由客户针对具体的应用进行补偿和校准。
* 可选
