Differenzdrucksensor USD70

Für niedrige Messbereiche mit sehr hoher Überlastfestigkeit

Die Differenzdrucksensoren USD70 sorgen für präzise Messungen in kleinen Messbereichen – bei hoher Überlastfestigkeit. Die piezoresistiven Sensoren mit geschweißter Metallmembran werden typischerweise in Prozess- und Umweltindustrien eingesetzt. Anwendungen sind Füllstands-, Volumen- oder Massemessungen in Flüssigkeiten oder Gasen, Differenzdrucküberwachung, z. B. von Filtern und Pumpen, sowie Durchflussmessungen (Volumen- oder Massenstrom).

Vorteile

Die Eigenschaften des hoch überlastfesten Silizium-Differenzdrucksensors USD70 im Überblick.

  • Standardisierte Messbereiche
    Messbereiche von 10 mbar und 30 mbar sind verfügbar.
  • Brückenausgangssignal
    Unkompensiertes Brückenausgangssignal (mV/V).
  • Hohe Überlastfestigkeit
    Einseitig bis zu 160 bar, beidseitig bis zu 240 bar Überlastfestigkeit.
  • Hochwertig verarbeitet
    Ausführung in hochwertigem Edelstahl (316 L).
  • Verlässliche Messungen
    Hohe Genauigkeit, Reproduzierbarkeit und Langzeitstabilität
  • Individuell angepasst
    Auf Wunsch sind verschiedene Membranmaterialien und Füllöle wählbar.

Kundenspezifischen Keramik-Drucksensor konfigurieren

Jetzt zu maßgeschneiderten Sensoren & Komponenten informieren

Broschüre: Kundenspezifische Sensoren und Komponenten

(PDF, 1.5 MB)

Hinweis zum Aufbau von Differenzdrucktransmittern

Die Differenzdrucksensoren sind die Basis für den Aufbau von hochwertigen Differenzdrucktransmittern. Die Sensoren sind unkompensiert und können kundenseitig für die entsprechende Applikation kompensiert und kalibriert werden. Wir beraten Sie gerne beim Implementationsprozess.

Differenzdrucksensor USD70

Silizium Differenzdrucksensor, hoch Überlastfest, unkompensiertes Brückenausgangssignal.

  • Messbereiche 10 mbar und 30 mbar
  • Brückenausgangssignal (mV/V)
  • Hohe Genauigkeit, Reproduzierbarkeit und Langzeitstabilität
  • Hohe Überlastfestigkeit bis zu 160 bar (einseitig), 240 bar (beidseitig)
  • Ausführung in 316 L (Edelstahl)
  • Verschiedene Membranmaterialien und Füllöle wählbar*

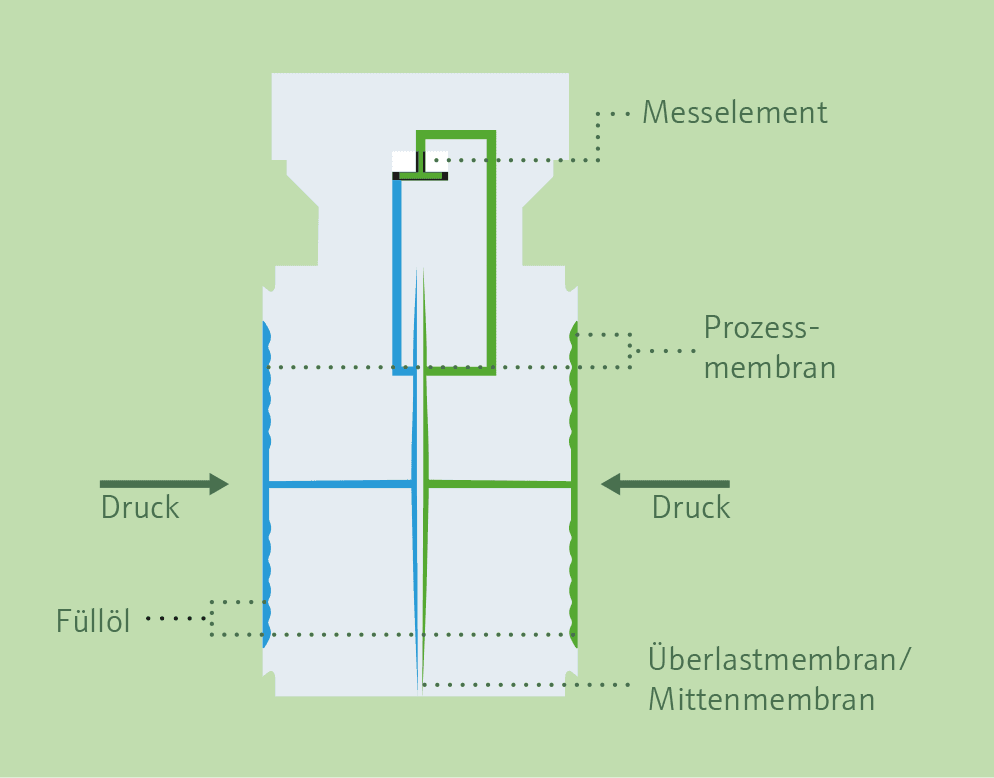

Technischer Aufbau des USD70.

Standardisierte Messbereiche:

  • 0…10 mbar / 1 kPa / Überlastbereich: 160 bar (einseitig), 240 bar (beidseitig)
  • 0…30 mbar / 3 kPa / Überlastbereich: 160 bar (einseitig), 240 bar (beidseitig)

Ausgangssignal und Energieversorgung:

  • Empfohlen: Konstante Stromspeisung, < 1 mA
  • Brückenwiderstand: 4,3…5,6 kΩ (25 °C)
  • Ausgangssignal: 10 mbar / ±13,8 mV/V (Spanne); 30 mbar / ±25 mV/V (Spanne)

Baugröße:

  • Ø 55 mm x 40 mm

Betriebsbedingungen:

  • Umgebungs-/Prozesstemperatur: -40 bis +85 °C
  • Lagertemperatur: -40 bis +85 °C

Die Differenzdrucksensoren sind die Basis für den Aufbau von hochwertigen Differenzdrucktransmittern. Die Sensoren sind unkompensiert und können kundenseitig für die entsprechende Applikation kompensiert und kalibriert werden.

*optional
